LCR meter

RLC meter

DIGITAL RLC METER

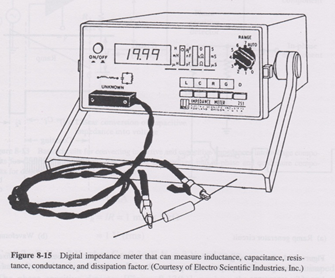

          Digital TLC meter เป็นเครื่องมือที่ใช้วัดปริมาณทางไฟฟ้า เครื่องมือในรูปคือ LCR meter mujสามารถวัดค่า inductance, capacitance, resistance, conductance, and dissipation factor สามารถเลือกการทำงานที่ต้องการโดยสวิตช์ปุ่มกดและเลือกย่านการวัดโดย Range switch โดยปกติจะตั้งเป็นอัตโนมัติเพื่อความสะดวก ตัวเลขของการวัดออกมามีค่าเหมือนกัน แต่เร็วกว่าที่จะใช้ย่านการวัดค่าที่เหมาะสมแทนการเลือกย่านการวัดค่าอัตโนมัติ ค่าตัวเลขของการวัดได้แสดงบนหน้าจอแสดงผล LED 3 1/2 digit

ย่านการวัดและค่าความคลาดเครื่อน

function	range		accuracies
	min	max
Inductance(L)	200 µH	200 H	+-[0.25% + (1+0.002 R, L, C, or G)]
Capacitance(C)	200 pF	2000 µF
Resistance(R)	2 Ω	2 MΩ
Conductance(G)	2 µS	20 S

dissipation factor(D) accuracies +-(2% + 0.010)

เครื่องวัดแอลซีอาร์(LCR Meter)ใช้วัดอะไรบ้าง

               L - Inductance วัดตัวเหนี่ยวนำไฟฟ้า
               C - Capacitance วัดตัวเก็บประจุ
               R - Resistance วัดตัวต้านทาน

ตัวเหนี่ยวนำ (Inductor)

           เป็นอุปกรณ์ที่นิยมใช้ในการปรับความถี่ของเครื่องรับวิทยุและ โทรทัศน์โดยอาศัยหลักการของลวดทองแดง นำมาขดหลาย ๆ รอบที่เรียกว่าคอย (Coil) แล้วจ่ายกระแสไฟฟ้าเข้าไป เพื่อให้แสดงคุณสมบัติของตัวเหนี่ยวนำ โครงสร้างประกอบด้วยขดลวด (Coil) พันรอบแกน (Core) ซึ่งแกนนี้อาจจะเป็นแกนอากาศ, แกนเหล็ก, หรือแกนเฟอร์ไรท์ขึ้นอยู่กับคุณสมบัติของการเหนี่ยวนำไฟฟ้า ตัวเหนี่ยวนำชนิดต่าง ๆ

สัญลักษณ์ตัวเหนี่ยวนำ

ตัวเหนี่ยวนำแบบต่างๆ

           ไฟฟ้า (Inductor)จะมีคุณสมบัติในการเหนี่ยวนำทางไฟฟ้าโดยเกิดขึ้นในรูปของสนามแม่เหล็ก ภายในตัวเหนี่ยวนำมีค่าที่เรียกว่า ค่าความเหนี่ยวนำ (Inductance) มีหน่วยเป็นเฮนรี่ (Henry)

        สามารถหาค่า inductive reactance (XL) ได้จากสมการ   XL= jwL

ตัวเก็บประจุ (Capacitor)

         เป็นอุปกรณ์ที่ใช้ในการเก็บประจุ (Charge) และสามารถคายประจุ (Discharge)ได้โดยนำสารตัวนำ 2 ชิ้นมาวางในลักษณะขนานใกล้ ๆ กัน แต่ไม่ได้ต่อถึงกัน ระหว่างตัวนำทั้งสองจะถูกกั้นด้วยฉนวนที่เรียกว่าไดอิเล็กตริก (Dielectric) ซึ่งไดอิเล็กตริกนี้อาจจะเป็นอากาศ, ไมก้า, พลาสติก, เซรามิคหรือสารที่มีสภาพคล้ายฉนวนอื่น ๆ เป็นต้น

ตัวเก็บประจุแบบต่างๆ

สัญลักษณ์ตัวเก็บประจุ

            ตัวเก็บประจุเรียกอีกอย่างหนึ่งว่าคอนเดนเซอร์ (Condensor) หรือเรียกย่อ ๆ ว่าตัวซี (C) หน่วยของตัวเก็บประจุคือ ฟารัด (Farad)

            การวัดค่า ตัวเก็บประจุ (Capacitor) ควรคายประจุให้หมดก่อนการวัดทุกครั้ง
            สามารถหาค่า capacitive reactance (Xc) ได้จากสมการ Xc = jwc

 ตัวต้านทาน (Resistor)

           ตัวต้านทาน (Resistor) เป็นอุปกรณ์ที่ใช้ในการต้านทานการไหลของกระแสไฟฟ้า เพื่อทำให้กระแสและแรงดันภายในวงจร ได้ขนาดตามที่ต้องการ เนื่องจากอุปกรณ์ทางด้านอิเล็กทรอนิกส์แต่ละตัวถูกออกแบบให้ใช้แรงดันและกระแสที่แตกต่างกัน ดังนั้นตัวต้านทานจึงเป็นอุปกรณ์ที่มีบทบาทและใช้กันมากในงานด้านไฟฟ้าอิเล็กทรอนิกส์ เช่น วิทยุ, โทรทัศน์, คอมพิวเตอร์, เครื่องขยายเสียง ตลอดจนเครื่องมือเครื่องใช้ทางด้านไฟฟ้าอิเล็กทรอนิกส์ ฯลฯ เป็นต้น สัญลักษณ์ของตัวต้านทาน

          หน่วยของความต้านทานวัดเป็นหน่วย “โอห์ม” เขียนแทนด้วยอักษรกรีกคือ Ω ตัว “โอเมก้า”

ตัวต้านทานแบบต่างๆ

สัญลักษณ์ตัวต้านทาน

DIGITAL RLC METER

          Digital TLC meter เป็นเครื่องมือที่ใช้วัดปริมาณทางไฟฟ้า ในรูปสามารถวัดค่า inductance, capacitance, resistance, conductance, and dissipation factor สามารถเลือกการทำงานที่ต้องการโดยสวิตช์ปุ่มกดและเลือกย่านการวัดโดย Range switch โดยปกติจะตั้งเป็นอัตโนมัติเพื่อความสะดวก ตัวเลขของการวัดออกมามีค่าเหมือนกัน แต่เร็วกว่าที่จะใช้ย่านการวัดค่าที่เหมาะสมแทนการเลือกย่านการวัดค่าอัตโนมัติ ค่าตัวเลขของการวัดได้แสดงบนหน้าจอแสดงผล LED 3 1/2 digit

function	range		accuracies
	min	max
Inductance(L)	200 µH	200 H	+-[0.25% + (1+0.002 R, L, C, or G)]
Capacitance(C)	200 pF	2000 µF
Resistance(R)	2 Ω	2 MΩ
Conductance(G)	2 µS	20 S

dissipation factor(D) accuracies +-(2% + 0.010)

ตัวอย่าง LCR meter ความแม่นยำสูง

Instek LCR-819 High Precision LCR Meter 12Hz-100kHz

• 100 Setup Save/Recall Memories
• R/Q, C/D, C/R, L/Q Test Modes
• Absolute Value, DValue, and D% Measurement Display
• Test Condition and Test Result Simultaneously Shown on Screen
• 12Hz~100kHz
• 0.05% High Measurement Accuracy
• 240 x 128 Dot Matrix LCD Display



ตัวอย่าง LCR meter แบบพกพา

VICI DM4070 3 1/2 Digital LCR meter

เป็นเครื่องวัดค่า L, C, R แบบพกพาแสดงผลด้วยหน้าจอ LED 3 1/2 Digit ตัวเครื่องป้องกันการรบกวนจากสนามแม่เหล็ก และมีฟังชั้นคายประจุไฟฟ้าให้กับ Capacitor

Basic function	Range	Basic accuracy
Capacitance	200pF/2nF/20nF/200nF/2uF/20uF/200uF/2000uF	±(2.0%+5)
Inductance	200uH/2mH/20mH/200mH/2H/20H	±(2.0%+5)
Resistance	20Ω/200Ω/2kΩ/20kΩ/200kΩ/20MΩ	±(0.8%+2)
